Как измерять драпируемость ткани в условиях, похожих на реальную одежду

Авторы предложили недорогой трехмерный тест, в котором ткань висит так же, как штора, юбка или брюки, и сопоставили его с традиционным прибором и визуальными оценками людей.

Zaihuan Mei, Wei Shen, Yan Wang, Jingzhi Yang, Ting Zhou, Hua Zhou

Unidirectional Fabric Drape Testing Method

Оригинал научной работы
Полный перевод
Содержание исследования

Аннотация

В большинстве случаев шторы, юбки, костюмные брюки и другие изделия драпируются под собственной тяжестью так, что сила тяжести действует параллельно плоскости ткани. В традиционном тесте она направлена перпендикулярно этой плоскости. Поэтому испытание не вполне воспроизводит реальные условия, а его результаты недостаточно убедительны. Авторы предлагают новый метод, который имитирует фактическую механическую схему и направляет силу тяжести параллельно плоскости ткани. Недорогой сенсор Kinect фиксирует трехмерный профиль драпировки, после чего параметры степени драпируемости и эстетические показатели получают с помощью трехмерной реконструкции, обработки и анализа изображений. На разработанном авторами приборе испытали ткани разных переплетений и сравнили результаты с традиционным методом и субъективной оценкой. Регрессионный и корреляционный анализ показал значимую связь нового метода и с традиционным испытанием, и с оценкой наблюдателей. Так получен новый бесконтактный способ трехмерного измерения — метод однонаправленного испытания драпируемости. Он лучше соответствует реальным механическим условиям, в которых висит ткань, и согласуется с требованиями к ее зрительному и эстетическому характеру.

Введение

Драпируемость — важный эстетический показатель текстиля: это трехмерная деформация ткани под собственным весом [1,2], которая сильно влияет на внешний вид одежды [3,4]. Измерение и прогнозирование драпировки остается одной из важных задач компьютерного моделирования тканей, помогающего проектировать и производить одежду [5–8].

В проектировании и производстве текстиля и одежды драпируемость обычно оценивают субъективно [9], поэтому результат сильно зависит от конкретного человека и плохо воспроизводится. Чтобы описывать свойство эффективно, точно и надежно, исследователи много раз пытались перевести его в количественные показатели. В 1930 году Peirce первым предложил прибор и два параметра — длину изгиба и изгибную жесткость — вместо оценки грифа или ощущения ткани [10]. Это косвенный подход. Он применим, но двухмерной деформации и двух параметров недостаточно для сложной трехмерной ткани. В 1950 году Chu и соавторы предложили модифицированный метод [11,12]: стандартный драпметр F.R.L., который деформировал ткань в трех измерениях, и впервые ввели коэффициент драпируемости. Круглый образец зажимали между двумя круглыми пластинами; оптический прибор переносил контур складок на тонкую бумагу, затем контур вырезали и взвешивали. Этот принцип лег в основу большинства последующих приборов, но процедура требовала много времени и навыка [13]. Наиболее распространенный прибор — драпметр Cusick [14], также основанный на F.R.L. Он дал более точный коэффициент при менее трудоемкой и дорогой процедуре, однако не мог полностью описать драпировку одной двухмерной проекцией и одним параметром.

С развитием фотографии и вычислительной техники исследователи стали применять обработку изображений [13,15–17] вместе с драпметром Cusick. Камера и параллельный пучок света фиксировали проекцию ткани, а программа обрабатывала изображение. Анализ профиля дал подробные параметры формы и статистику: амплитуду и длину волн, число узлов [9]. Метод требует меньше времени, не зависит от оператора, лучше воспроизводится, дает больше показателей и позволяет исследовать изменение коэффициента драпируемости со временем [18].

И приборы с вырезанием и взвешиванием контура, и системы анализа изображений основаны на «зонтичной» проекции: круглый образец свешивается с круглой опоры, а оценка строится по его контуру. Двухмерная проекция используется для трехмерной деформации [19], причем разные образцы могут иметь одинаковый контур. Еще важнее, что сила тяжести направлена перпендикулярно плоскости образца. В реальности шторы, юбки и брюки обычно висят так, что тяжесть действует вдоль плоскости ткани. Поэтому традиционный метод недостаточно точен и уместен, и требуется другой подход.

Некоторые исследователи применяли трехмерную реконструкцию, но все равно использовали зонтичную модель [20,21]. Коммерческие 3D-сканеры способны получить объемную модель ткани, однако обычно слишком дороги для испытания драпируемости.

В этой работе мы предлагаем новый, недорогой и более физически обоснованный метод однонаправленного испытания драпируемости, который при анализе драпировки имитирует реальные механические условия свисания полотна. Мы разработали соответствующий прибор и построили систему оценки однонаправленной драпируемости по фактическому трёхмерному контуру свисающего материала. Чтобы проверить применимость нового метода, мы сопоставили точность его измерений с точностью традиционного метода. Кроме того, для дополнительной проверки применимости результаты сравнили с субъективной оценкой.

Экспериментальные сведения

Оборудование

Испытания проводили на разработанном авторами драпметре — компьютеризированном приборе с трехмерным сканированием. Он состоит из зажима, сенсора Kinect и компьютера; схема показана на рисунке 1. Один край образца закрепляют, второй свободно свисает, как на рисунке 2a: это и есть однонаправленная драпировка. Сенсор Kinect установлен на направляющих и шаговыми двигателями перемещается в стороны и по вертикали. Образец можно сдвигать вперед и назад, меняя расстояние сканирования. Для четкого изображения сенсор многократно сканирует ткань из разных точек. На рисунке 2b показана типичная трехмерная модель профиля. Ее сохраняют на компьютере и обрабатывают программой анализа изображений, которая рассчитывает параметры однонаправленной драпировки.

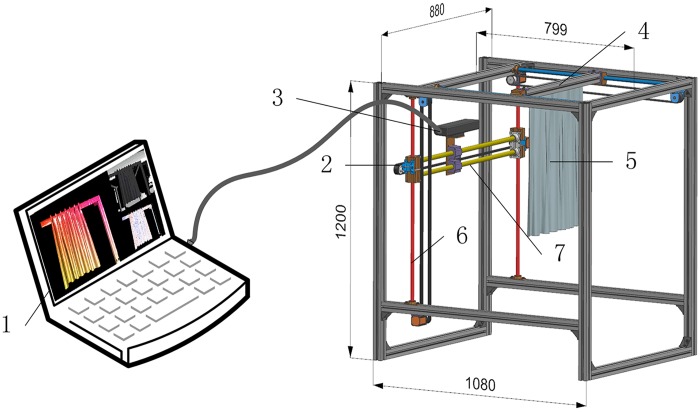

Рисунок 1. Экспериментальный драпметр: 1 — компьютер; 2 — шаговый двигатель; 3 — Kinect; 4 — зажим; 5 — образец; 6 и 7 — направляющие. Все размеры указаны в миллиметрах.Mei et al., 2015, CC BY 4.0

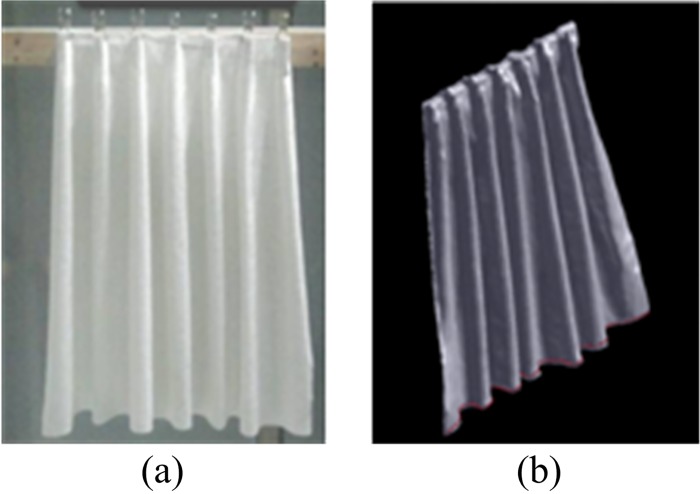

Рисунок 2. (a) Фотография образца; (b) его трехмерная модель.Mei et al., 2015, CC BY 4.0

Kinect — это камера глубины Microsoft, позволяющая получать трехмерные изображения. KinectFusion [22,23], технология объединения облаков точек, совмещает несколько карт глубины в одной системе координат и формирует четкую трехмерную модель образца.

Точность и повторяемость прибора проверили на прямоугольном параллелепипеде размером 562 × 391 × 112 мм. В таблице 1 приведены десять измерений. Относительная ошибка составила около 0,3%, максимальное отклонение — менее 2 мм; устойчивость и воспроизводимость были высокими. Для данного испытания приемлема относительная ошибка до 1%, поэтому точность соответствует требованиям.

Таблица 1. Проверка точности оборудования.
№Длина, ммШирина, ммВысота, мм
1559388,3113,7
2554,1391,9114
3554,4386,6110,5
4568,5391,1111,3
5564392,8113
6562,8387,4112,2
7558,6390110,9
8560,2389,9113
9555,6392,4113,1
10567,2391,2111,2
Среднее560,44390,4112,29
Фактическое значение562391112
Абсолютная ошибка1,560,60,29
Относительная ошибка0,28%0,15%0,26%
Стандартное отклонение5,1052,151,242
Относительное стандартное отклонение0,91%0,55%1,11%

Материалы

Использовали 20 образцов тканого полотна из чистого полиэстера с разными переплетениями. Перед измерением их выдерживали 24 часа при относительной влажности 65 ± 2% и температуре 20 ± 2 °C, чтобы снять локальные напряжения после подготовки. Эти ткани распространены в одежде, доступны в продаже и сравнительно слабо зависят от температуры и влажности. Подробные физические свойства приведены в таблице 2.

Таблица 2. Основные свойства образцов тканей.
ТканьПереплетениеТолщина, ммМасса, г/м²Плотность, нитей/дюйм — основаПлотность, нитей/дюйм — утокИзгибная жесткость, сН·см — основаИзгибная жесткость, сН·см — уток
1Полотняное0,821596840,0780,088
2Полотняное4,5423211201000,230,226
3Полотняное0,72265105770,0060,014
4Полотняное2,26423253650,0710,045
5Полотняное0,32478121990,0580,019
6Полотняное0,51619596800,0050,007
7Полотняное0,4961661191020,1780,065
8Полотняное0,7312099840,0980,034
9Саржа 1/21,238167112850,1190,037
10Саржа 1/20,98168118780,2680,037
11Саржа 1/21,52621011010,2160,109
12Саржа 1/20,6853118760,0510,081
13Саржа 1/40,506133111950,0660,067
14Саржа 1/40,9627296730,0140,013
15Саржа 1/40,7048166800,0460,027
16Сатин1,424268122840,0790,076
17Сатин0,6581041241020,0890,038
18Сатин0,16711471580,0170,018
19Сатин0,472103113910,10,051
20Сатин0,13478891050,0120,041

Метод

Объектом оценки выбрали проекционную волновую кривую — красную линию на рисунке 2b, полученную пересечением трехмерной модели горизонтальной плоскостью у нижнего края ткани. Чем ближе плоскость к держателю, тем сильнее зажим влияет на образец: ткань уже не висит свободно, и результат становится неточным. Извлеченная кривая показана на рисунке 3. По ее вершинам и впадинам — синим и красным точкам — рассчитывают коэффициент однонаправленной драпируемости UDC, число волн, индекс изгиба, высоту и ширину пиков. UDC — новый показатель степени драпировки, заданный уравнением 1: чем он меньше, тем лучше ткань драпируется.

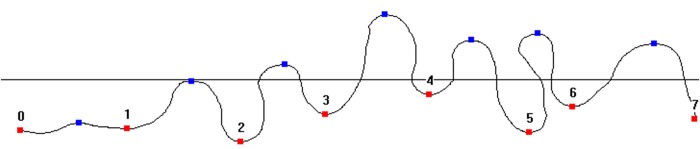

Рисунок 3. Проекционная волновая кривая.Mei et al., 2015, CC BY 4.0
UDC = (L₀ − L₂) / (L₀ − L₁) × 100%

Здесь L₀ — длина образца, L₁ — ширина сложения, L₂ — ширина драпировки, как показано на рисунке 4.

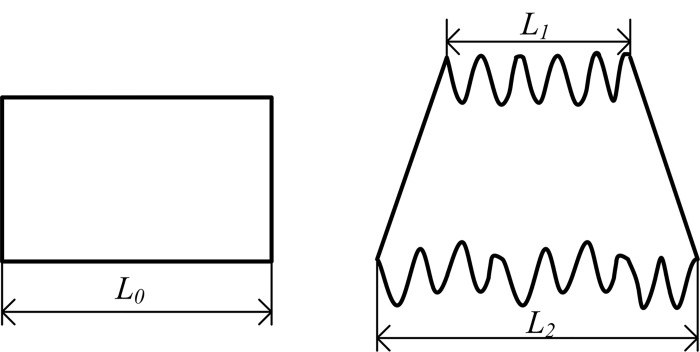

Рисунок 4. Определение UDC.Mei et al., 2015, CC BY 4.0

Индекс изгиба — отношение длины кривой между двумя соседними впадинами, например точками 2 и 3 на рисунке 4, к расстоянию между ними по горизонтали; он описывает степень драпируемости. Число волн, высота и ширина пиков также относятся к параметрам степени драпировки и определяются так же, как в традиционном методе.

Высота образца

Форма ткани заметно меняется с высотой образца. При уменьшении высоты влияние зажима усиливается. Если же высота слишком велика, форма становится случайной, а нижняя складчатая кромка стремится выпрямиться. Чтобы выбрать подходящую высоту, авторы сравнили кривые всех 20 тканей при 30, 40, 50 и 60 см и выделили три образца, форма которых менялась особенно сильно, как показано на рисунке 5.

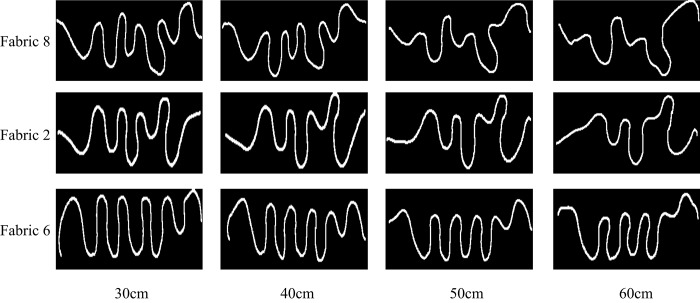

Рисунок 5. Проекционные волновые кривые при разной высоте образца.Mei et al., 2015, CC BY 4.0

При уменьшении высоты проекционные кривые становятся похожими. На высоте 60 см число волн минимально, а их равномерность хуже всего. При 30 и 40 см формы трех тканей различаются слабо, поэтому хорошую драпировку трудно отличить от плохой. При 50 см различия выражены яснее всего; эту высоту и выбрали. Ширина ткани значительно слабее связана с однонаправленной драпировкой, поэтому с учетом размеров прибора ее установили равной 87 см.

Способ зажима

Способ зажима определяется глубиной и шириной закрепления, показанными на рисунке 6, и заметно влияет на однонаправленную драпировку. При слишком малой глубине амплитуда волн мала и кривая плохо формируется; слишком большая глубина уменьшает число волн и делает их регулярнее, поэтому различия между тканями становятся менее заметными. С увеличением ширины зажима волн становится меньше. Если зажим слишком узок, волновая кривая накладывается сама на себя и Kinect не может полностью зафиксировать контур ткани.

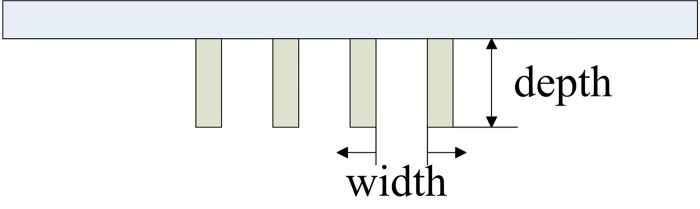

Рисунок 6. Глубина и ширина зажима, вид сверху.Mei et al., 2015, CC BY 4.0

С учетом ширины ткани глубину и ширину зажима поочередно задавали равными 3, 4 и 5 см. Для трех ранее выбранных тканей получили кривые при каждом значении; результаты приведены на рисунках 7 и 8. Чем больше глубина и ширина, тем регулярнее форма и меньше различия между тканями. При глубине и ширине 3 см у тканей 8 и 2 число волн минимально, а их форма выражена слабо. Между 4 и 5 см последнее значение хуже различает ткани. Поэтому для однонаправленного измерения рекомендованы глубина и ширина зажима 4 см.

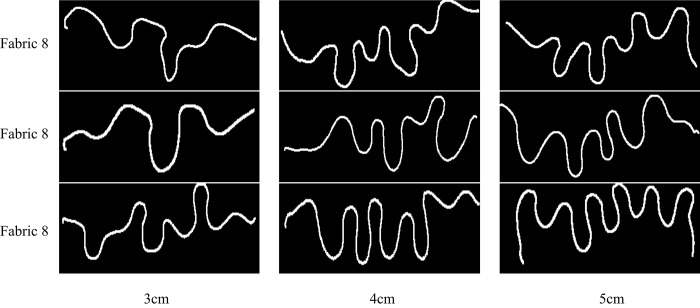

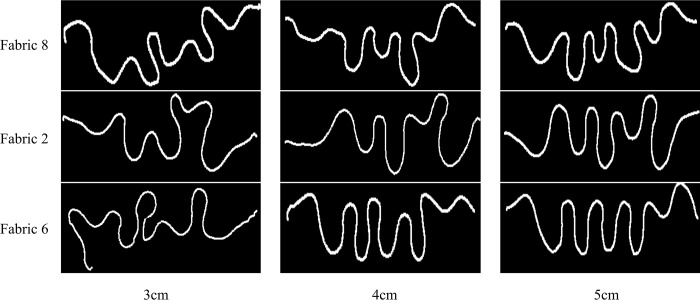

Рисунок 7. Проекционные кривые однонаправленной драпировки при разной глубине зажима.Mei et al., 2015, CC BY 4.0
Рисунок 8. Проекционные кривые однонаправленной драпировки при разной ширине зажима.Mei et al., 2015, CC BY 4.0

Результаты и анализ

В качестве традиционного метода применили китайский национальный стандарт CNS GB/T 23329-2009 «Текстиль. Определение драпируемости тканей» и сравнили его с новым подходом. В таблицах 3 и 4 показаны параметры 20 тканей. На основании предыдущих работ авторы оставили основные показатели степени и эстетики драпировки, в наибольшей мере определяющие результат.

Таблица 3. Результаты традиционного испытания драпируемости.
ТканьКоэффициент драпируемости, %Неравномерность углов, %Неравномерность высоты пиковНеравномерность ширины пиков, %
147,39,25510,4719,726
290,88,97711,09611,404
326,810,0517,5076,695
458,37,0516,0484,245
548,910,7944,9427,428
612,42,1877,9857,3
779,65,3477,3278,684
876,211,1731,7893,427
932,25,7537,2293,566
1085,66,6183,3883,812
1177,26,16810,11610,518
1263,55,3776,3018,007
1372,63,8166,3416,579
1464,410,084,924,44
1571,47,6676,41,693
16549,9531,4811,2
1778,611,776,7165,751
1869,49,5141,5822,105
1974,46,6184,1347,659
2042,36,6322,0945,171

Здесь неравномерность углов — коэффициент вариации угла между двумя соседними пиками; он рассчитывается по следующей формуле.

θ̂ = (1/θ̄)√[(1/(n−1)) Σᵢ₌₁ⁿ(θᵢ−θ̄)²] × 100%

Здесь θ̂ — неравномерность углов, θ̄ — среднее значение угла пика, θᵢ — угол между соседними вершинами складок, как на рисунке 9.

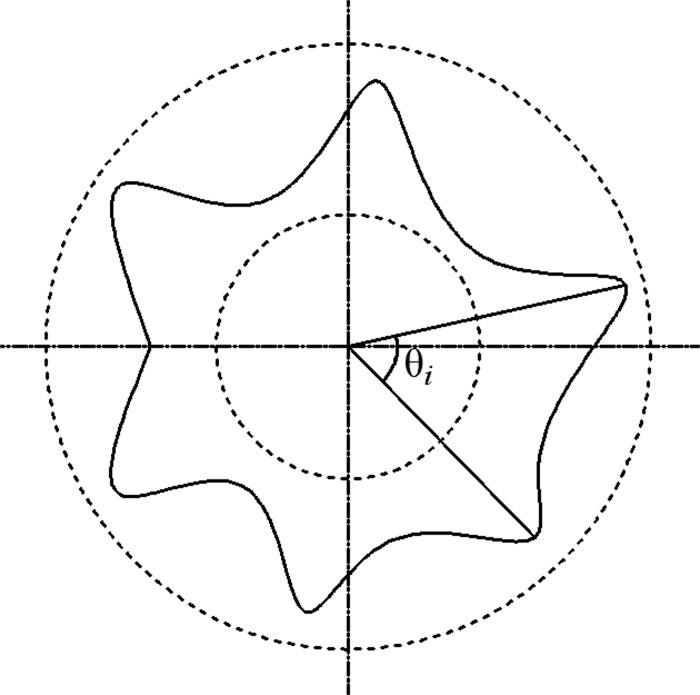

Рисунок 9. Задрапированный образец ткани.Mei et al., 2015, CC BY 4.0
Таблица 4. Результаты однонаправленного испытания драпируемости.
ТканьUDC, %Число пиковСредний индекс изгибаКоэффициент вариации изгиба, %Средняя высота пика, ммКоэффициент вариации высоты, %Средняя ширина пика, ммКоэффициент вариации ширины, %
176,4562,0777,3940,1268,07340,2565,922
244,8447,90117,86163,32612,99657,0276,62
389,762,5773,82345,71614,62749,0828,125
475,662,6846,41950,7096,00246,0616,265
580,2772,5945,47444,8894,15552,9395,651
692,7872,3872,68640,1156,65755,7647,513
748,8751,81112,17943,62811,08343,09612,532
859,3162,12412,9541,78910,01357,3318,652
987,8372,1934,62242,6927,01549,0327,201
1056,5252,22211,60847,59110,56448,649,562
1154,352,1488,00150,05811,68849,189,628
1269,5752,26313,02247,3917,87751,31511,526
1360,8752,38512,72245,0519,23360,2817,654
1472,9172,2638,97539,9244,44447,9089,854
1566,4572,26510,81641,3527,8552,57,485
1677,3672,74311,88450,4135,07746,2615,598
1757,6862,31710,65142,78310,49857,7558,486
1864,7762,39710,82245,3596,13943,1433,634
1963,2662,65610,17945,9248,18754,1667,233
2084,5272,7487,88142,5065,21151,35110,621

Напрямую сравнить методы нельзя: их принципы различаются. Поэтому нужен сводный показатель драпировки. В SPSS 17 методом главных факторов рассчитали веса отдельных параметров и получили комплексный эстетический коэффициент, заданный уравнениями 3 и 4.

B₁ = 0,461f + 0,109θ̂ + 0,14ĥ + 0,207d̂

Здесь B₁ — эстетический коэффициент традиционного метода; f — коэффициент драпируемости; θ̂ — неравномерность углов; ĥ — неравномерность высоты пиков; d̂ — неравномерность ширины пиков.

B₂ = 0,553fᵤ + 0,243θ + 0,168h

Здесь B₂ — эстетический коэффициент однонаправленного метода; fᵤ — коэффициент однонаправленной драпируемости; θ — коэффициент вариации изгиба; h — коэффициент вариации высоты пиков.

Связь B₁ и B₂ оценили линейной регрессией; результат показан на рисунке 10. Коэффициент корреляции на уровне значимости 1% составил 0,964, то есть между показателями есть сильная линейная связь. Иными словами, однонаправленный и традиционный методы хорошо согласуются по своим параметрам; новый метод приемлем и эквивалентен традиционному при описании драпируемости.

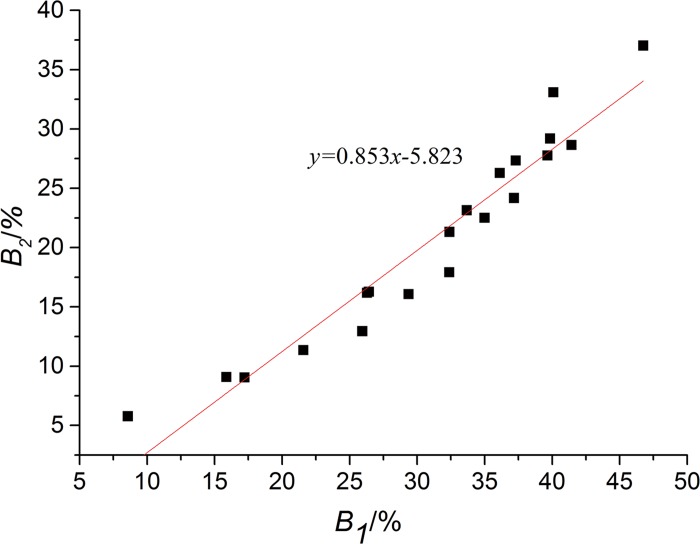

Рисунок 10. Связь традиционного и однонаправленного методов. B₁ — эстетический коэффициент традиционного метода; B₂ — эстетический коэффициент однонаправленного метода.Mei et al., 2015, CC BY 4.0

Драпируемость субъективна, поэтому приборные результаты должны согласовываться с оценкой людей [14]. Авторы пригласили 10 специалистов и 10 неспециалистов. Драпировку разделили на пять градаций от плохой к хорошей; оценки шли от 1 до 20, где 20 — лучший результат. Участники визуально оценивали степень и эстетическое впечатление формы складок. Итог рассчитывали как (оценки специалистов × 60% + оценки неспециалистов × 40%) / 10. Итоговые баллы и рассчитанный B₂ ранжировали; результаты приведены в таблице 5. Линейная регрессия рангов на рисунке 11 дала коэффициент корреляции 0,967 при уровне значимости 1%. Однонаправленный метод сильно связан с субъективной оценкой; значимого различия между ними в описании драпировки не обнаружено.

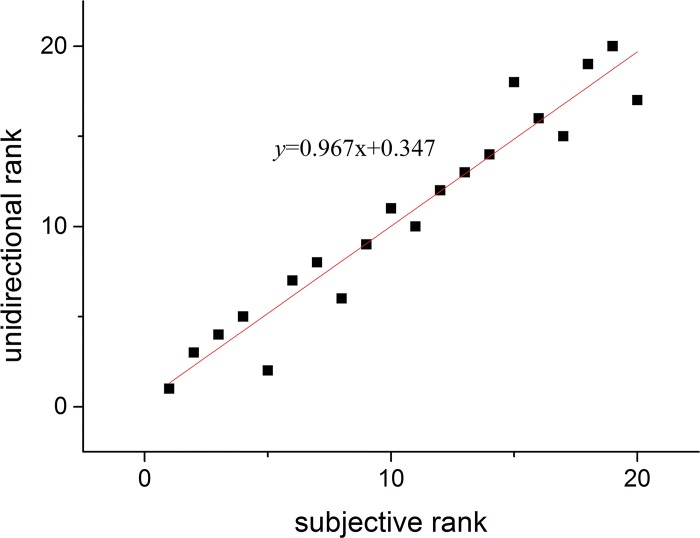

Рисунок 11. Связь однонаправленного метода и субъективной оценки.Mei et al., 2015, CC BY 4.0
Таблица 5. Субъективные оценки и ранги.
ТканьСумма оценок 10 специалистовСумма оценок 10 неспециалистовИтоговый баллРанг баллаРанг B₂
115116115,567
219211,981920
318117617,923
413513113,3486
516816716,7645
620019719,8411
725232,421819
846444,521715
91621571652
1017171,72017
1155565,541518
1295899,261110
1380838,121414
1412111811,9899
1510511510,91011
1613813913,8478
1748494,841616
18928791212
1984938,761313
2017817717,7634

Заключение

Предложен новый метод испытания драпируемости и создан соответствующий драпметр с автоматическим измерением. Это недорогой бесконтактный способ сканирования и трехмерного измерения.

Для описания степени драпировки введен коэффициент UDC. По трехмерному контуру ткани также получают высоту и ширину пиков, индекс изгиба и число волн.

Чтобы проверить применимость метода, его результаты отдельно сравнили с традиционным испытанием и субъективной оценкой. Однонаправленный метод хорошо согласовался с обоими. Следовательно, его можно применять для быстрого автоматического и полного описания профиля драпировки.

У однонаправленного метода есть несколько преимуществ. Во-первых, он имитирует реальные механические условия, где сила тяжести направлена параллельно, а не перпендикулярно плоскости ткани, поэтому результат ближе к фактической драпировке. Во-вторых, трехмерное измерение полнее описывает поведение ткани. В-третьих, результат не зависит от светопропускания ткани. Но в исследовании использовались только тканые материалы из полиэстера. Авторы намерены испытать другие материалы и структуры, чтобы дополнительно подтвердить применимость нового метода. Из-за ограниченного времени они также не разбирали, какие факторы и каким образом влияют на однонаправленную драпировку; дальнейшая работа должна установить эти связи.

Авторы благодарят Ключевую лабораторию современных текстильных материалов и производственных технологий Министерства образования при Чжэцзянском научно-техническом университете.

Библиография
  1. 1 AgrawalS.A. Study Of Height Dependency Of Drape Parameters. International Journal of Engineering Research and Application. 2013; 3: 261–265.
  2. 2 MizutaniC., AmanoT., SakaguchiY. A. New Apparatus for the Study of Fabric Drape. Textile Research Journal. 2005; 75(1): 81–87.
  3. 3 GeršakJ. Investigation of the Impact of Fabric Mechanical Properties on Garment Appearance. Tekstil. 2003; 52:368–378.
  4. 4 GeršakJ. Study of Relationship Between Fabric Elastic Potential and Garment Appearance Quality. International Journal of Clothing Science and Technology. 2004; 16: 238–251.
  5. 5 AgrawalS.A., PatelD.P., VasavadaD.A. Numerical Simulation of Three Dimensional Drape. Man-Made Textiles in India. 2011; 39: 363–366.
  6. 6 CollierB.J. Measurement of Fabric Drape and Its Relation to Fabric Mechanical Properties and Subjective Evaluation. Clothing and Textiles Research Journal. 1991; 10: 46–52.
  7. 7 LimH., IstookC.L. Drape Simulation of Three-Dimensional Virtual Garment Enabling Fabric Properties. Fibers and Polymers. 2011; 12: 1077–1082.
  8. 8 LojenD.Z., JevsnikS. Some Aspects of Fabric Drape. FIBRES & TEXTILES in Eastern Europe. 2007; 15: 39–45.
  9. 9 SanadR., CassidyT., CheungV. Fabric and Garment Drape Measurement-Part 1. Journal of Fiber Bioengineering & Informatics. 2012; 5: 341–358.
  10. 10 PeirceF.T., B.Sc., F.Inst.P., F.T.I. THE “HANDLE” OF CLOTH AS A MEASURABLE QUANTITY. Journal of the Textile Institute Transactions. 1930; 21: 377–416.
  11. 11 ChuC.C., CummingsC.L., TeixeiraN.A. Mechanics of Elastic Performance of Textile Materials: Part V: A Study of the Factors Affecting the Drape of Fabrics -The Development of a Drape Meter. Textile Research Journal. 1950; 20: 539–548.
  12. 12 ChuC.C., PlattM.M., HamburgerW.J. Investigation of the Factors Affecting the Drapeability of Fabrics. Textile Research Journal. 1960; 30: 66–67.
  13. 13 JeongY.J. A Study of Fabric-Drape Behaviour with Image Analysis Part I: Measurement, Characterisation, and Instability. The Journal of The Textile Institute. 1998; 89: 59–69.
  14. 14 CusickG.E. THE DEPENDENCE OF FABRIC DRAPE ON BENDING AND SHEAR STIFFNESS. Journal of the Textile Institute Transactions. 1965; 56: 596–606.
  15. 15 BeheraB. K., MishraR. Objective measurement of fabric appearance using digital image processing. The Journal of The Textile Institute. 2006; 97: 147–153.
  16. 16 KenkareN., May-PlumleeT. Fabric Drape Measurement: A Modified Method Using Digital Image Processing. Journal of Textile and Apparel, Technology and Management. 2005; 4: 1–8.
  17. 17 TsaiK-H., TsaiM-C., WangP-N., ShyrT-W. New Approach to Directly Acquiringe the Drape Contours of Various Fabrics. FIBRES & TEXTILES in Eastern Europe. 2009; 17: 54–59.
  18. 18 VangheluweL., KiekensP. Time Dependence of the Drape Coefficient of Fabrics. International Journal of Clothing Science and Technology. 1993; 5: 5–8.
  19. 19 ThilagavathiG., NatarajanV. Development of a method for measurement of fabric three-dimensional drape and studies on influencing factors. Indian Journal of Fibre & Textile Research. 2003; 28: 41–49.
  20. 20 YiS., HuaZ., HongyuanY. Model ZYF-3 fabric-drape three-dimensional tester. Journal of Textile Research. 2008; 29: 118–122.
  21. 21 ThilagavathiG., & NatarajanV. 3-D measurement of fabric drapeability. The Indian Textile Journal. 2003; 113: 27–31.
  22. 22Richard A., Izadi S., Hilliges O., Molyneaux D., Kim D. KinectFusion: Real-Time Dense Surface Mapping and Tracking. 10th IEEE International Symposium on; 2011 Oct 26–29; Basel, Switzerland: Mixed and Augmented Reality (ISMAR); 2011. p. 127–136.
  23. 23Izadi S., Kim D., Hilliges O., Molyneaux D., Newcombe R., Kohli P., et al. KinectFusion: Real-Time 3D Reconstruction and Interaction Using a Moving Depth Camera. Proceedings of the 24th annual ACM symposium on User interface software and technology; 2011 Oct 16–19; Santa Barbara, CA, USA: UIST’11; 2011.p. 559–568.
